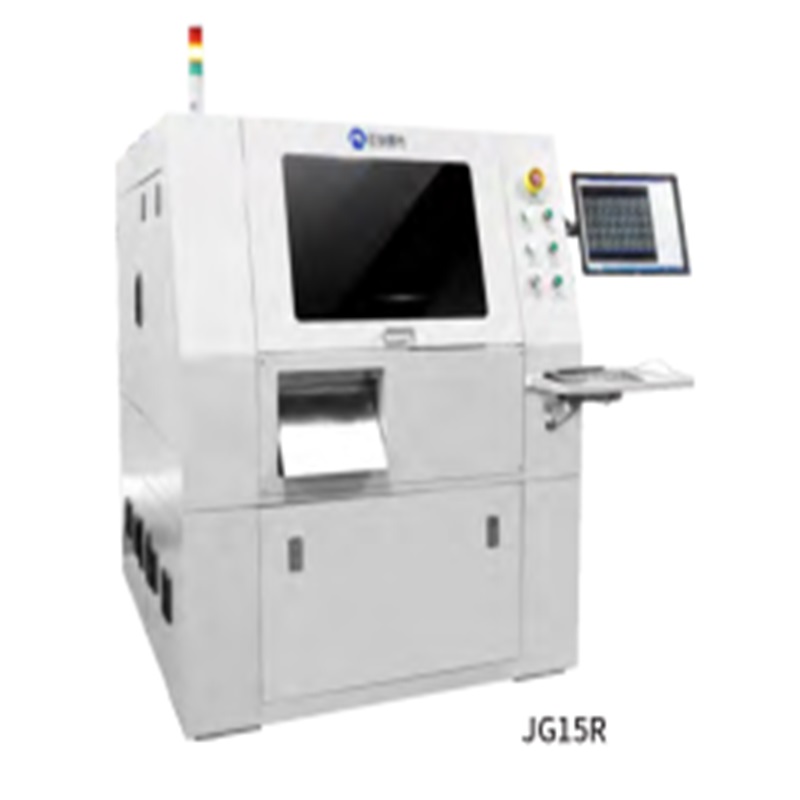

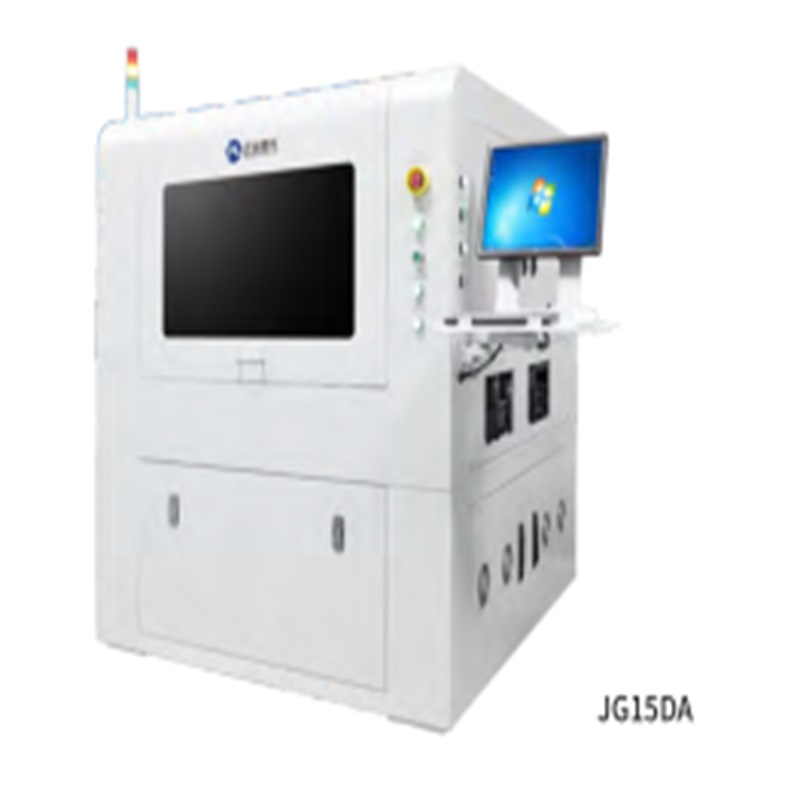

PCB   Roll to Sheet UV -laserleikkauskone   (JG15R / JG15DA)

KÄYTTÖ

Käytetään pääasiassa kalvoikkunan peittämisessä. Kalvo leikataan arkkiksi laserkäsittelyn jälkeen. Syötä tiedot leikkausohjelmistoon, kaikkien toimintojen täysin automaattinen suorittaminen, ilman suojaimia, voi säästää työvoimakustannuksia.

OMINAISUUDET

1. Korkea automaatio. Resurssi leikataan automaattisesti yhdeksi arkiksi käsittelyn jälkeen, mikä säästää työvoimakustannuksia;

2. Erittäin tarkka tila. Ommelmaton käsittely pienille grafiikoille.

TEKNINEN PARAMETRI

erä                                                       JG15R                                       JG15DA

Laser-aallonpituus                                                       aallonpituudella 355 nm

Laservoima                                     Vakio 10W                             Vakio 15W

Lasertaajuus                                                   40-120kHz

Suurin prosessointileveys             300mm x 500mm                         300 mm × 500 mm ( Tupla-alusta)

Kokonaistarkkuus

ZHENGYE-olosuhteet                                             ± 50 pm

Moottorin toistettavuus                                                   ± 2 gm

Laserskannausalue                                             40-40mm

Asiakirjojen käsittely                                         .Gbr & Dxf

Mitat (L x L x H)                   1650 x 1350 x 1670mm                     1650 x 1520 x 1700mm

Virtalähde ja virta                 Isäntä AC220V                                 Isäntä AC220V

                                                      50 ~ 60Hz / 1,5 kW                                 50Hz / 1,5 kW

                                                Pölynimuri AC380V                   Pölynimuri AC380V

                                                      50 ~ 60Hz / 0.65kW                               50Hz / 1,5 kW

Paino                                                     1300kg                                         1700Kg
